新款 ATX电源测试仪 电源测试器 20PIN/24PIN SATA电源接口测试很实用的电脑维修工具

注意：现在很多电源不带-5v电压，所以-5v的灯不亮是正常情况，有部分长城等优质电源-5v可以亮！

宝贝说明:

现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用户来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。这里包括了一个我们用万用表不能测到的POWER GOOD信号（POWER GOOD信号是电源开始供电后，需要提供一个POWER GOOD信号给主板，然后主板才会开始自我测试程序，如果电源各路输出正常，POWER GOOD信号不正常时，也会导致系统无法开机）此电源测试器的POWER GOOD就可以测试该信号输出正常与否。

PG:是显示当前电源的POWER GOOD信号。

Power Good信号简称P.G.或P.OK信号。当开关电源启动之后，如果交流输入电压在额定范围之内，且各路直流输出电压达到允许的最低检测值（+5V 输出为4.75V 以上），那么经过100ms～500ms 的延时，P.G.电路就会发出“电源正常”的信号（P.OK 为高电平）。当电源交流输入电压降至安全工作范围以下或+5V电压低于4.75V 时，电源会送出“电源故障”信号（P.OK 为低电平）。P.G.信号非常重要，即使电源的各路直流输出都正常，如果没有P.G.信号或P.G.信号时序不对，都会造成电脑不能开机。

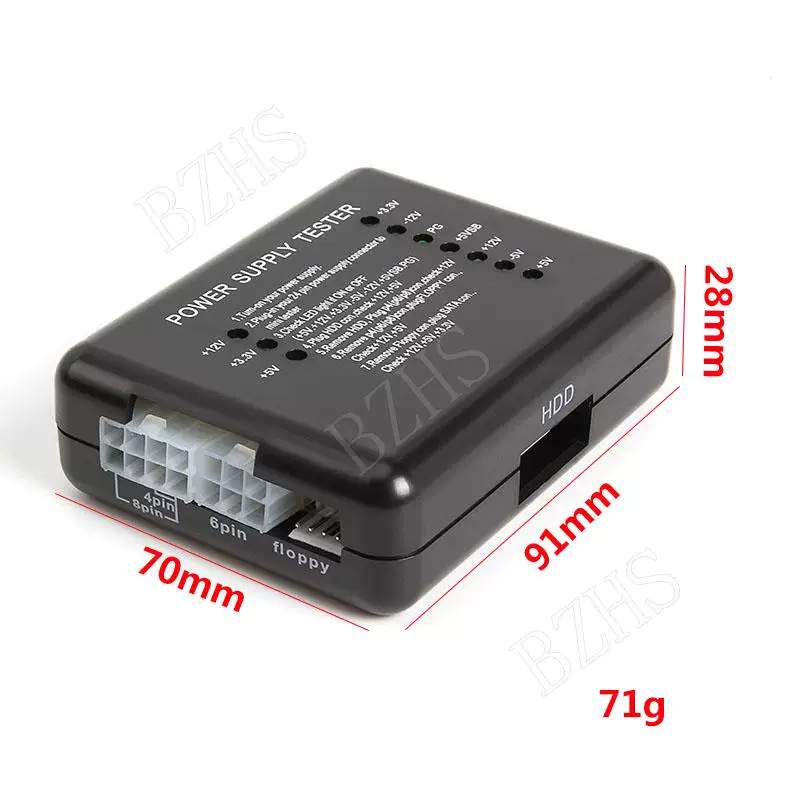

此新款ATX电源测试仪可以测试:4PIN/6PIN/8PIN, HDD电源接口/, FLOPPY

, 20PIN/24PIN 功能强大

电源测试仪说明书
1． 给待测电源供电

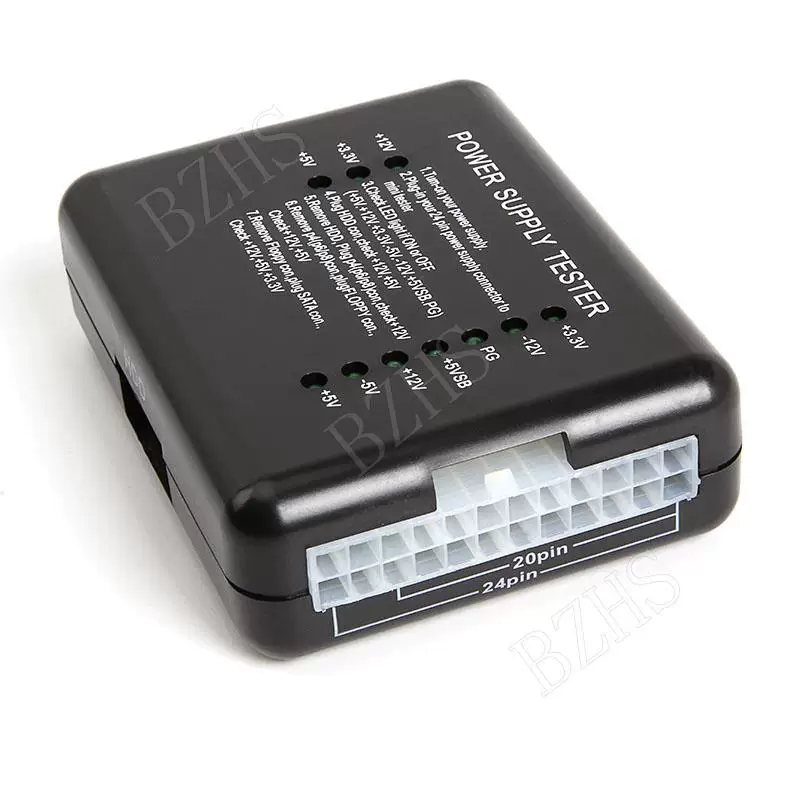

2． 把待测电源24P（20P）插头插入电源测试仪相对应的24P（20P）插座里

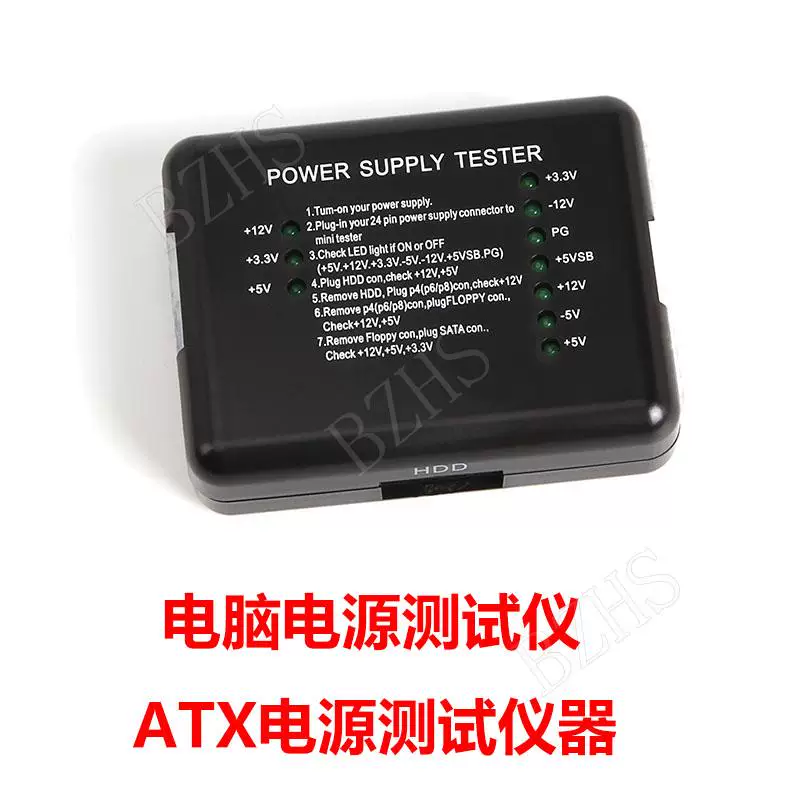

3． 查看右边七个灯（+3.3 ,-12V,PG,+5VSB,+12V,-5V,+5V）是否亮，全亮为好
4． 把待测电源HDD插头插入电源测试仪HDD插座里，查看左边两个灯（+12,+5V）是否亮， 全亮为好
5． 从电源测试仪拔出HDD插头，再插入P4（P6/P8）插头到相对应的P4（P6/P8）插座里，查看左边一个灯（+12V）是否亮，亮为好
6． 从电源测试仪拔出P4（P6/P8）插头，再插入FLOPPY（软驱）插头到相对应的FLOPPY插座里，查看左边两个灯（+12V,+5V）是否亮，全亮为好
7． 从电源测试仪拔出FLOPPY插头，再插入SATA插头到相对应的SATA插座里，查看左边三个灯（+12V, +3.3V，+5V）是否亮，全亮为好
