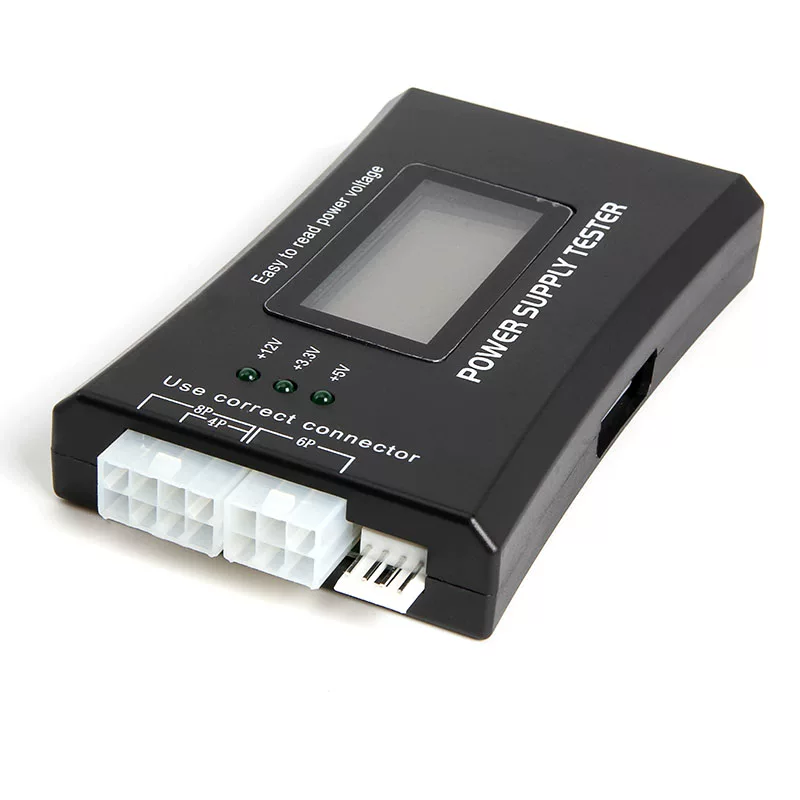

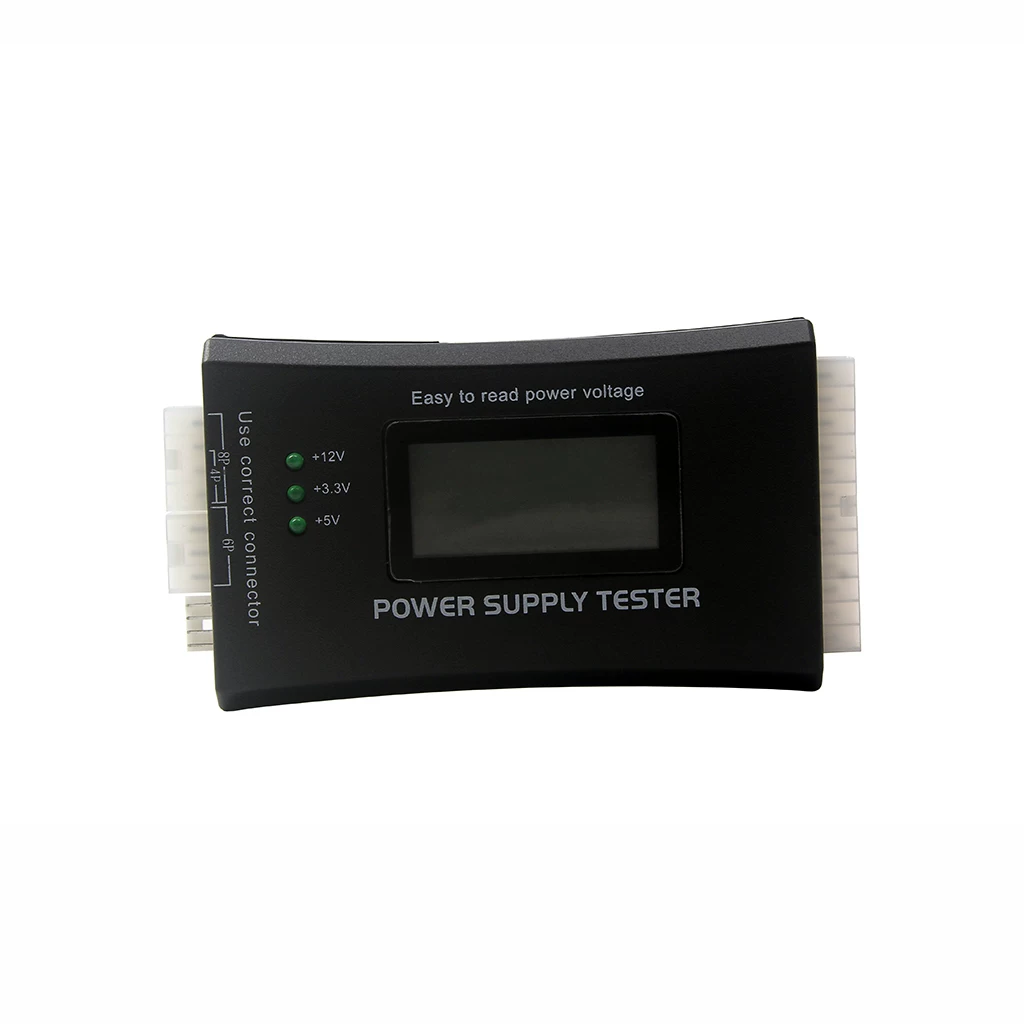

Công cụ kiểm tra và sửa chữa nguồn điện ATX Màn hình LCD máy tính dụng cụ kiểm tra nguồn điện máy chủ

液晶显示电源测试器简介：

1:支持20Pin、24Pin ATX 接口

2:支持SATA接口

3:支持4Pin、8Pin接口

4:支持PCI-E显卡6Pin接口

5:支持软驱接口

6:支持molex／Xeco电源接口

7:支持标准4Pin电源接口，STAT硬盘接口

8:测试电压有+3.3V, -12V, +5VSB, +12V1,+12V2，+5V 和PG时间值

原料：塑料壳

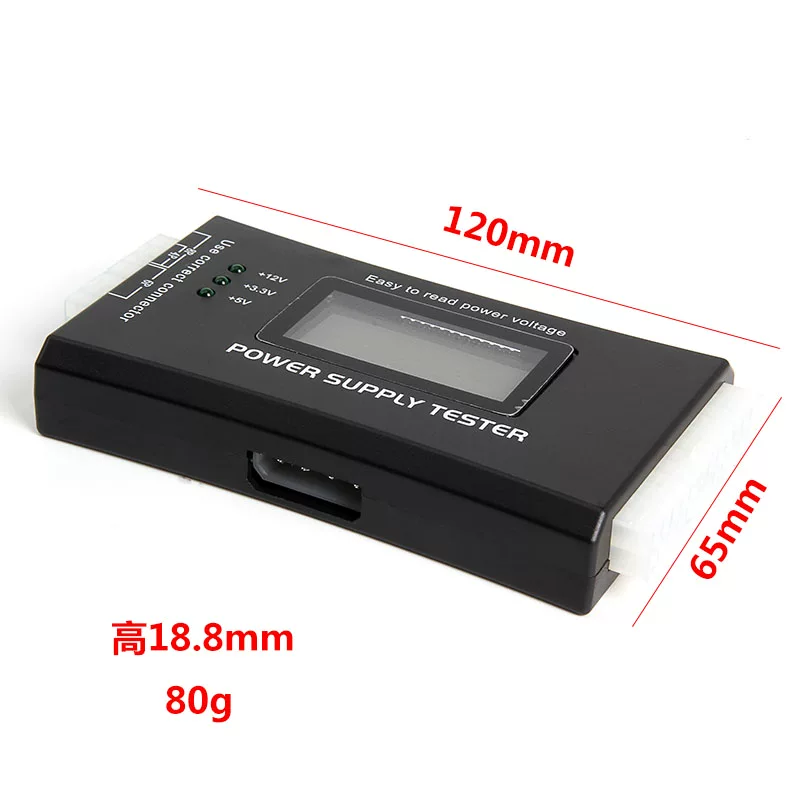

尺寸：约89x63.7x17.5mm

重量：100克

特点：LCD显示输出电压和PG等各项参数,各参数超出正常值时,蜂鸣器会发出警示声,并且相应的数值会闪烁.PG自动报警，LCD显示每一伏电压的情况。

概述：液晶显示电源测试器是一款强大电源测试设备，此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源的各项性能.

第三代为LCD液晶显示，输出电压直接看

如有不良会有蜂鸣器自动报警。

还可以测输出线材P4/P6/P8/SATA/IDE，外接DIE/SATA/P6/P8是灯显示的，没有液晶显示电压。只有接24pin或20pin才会有液晶显示电压。

    小巧实用的电源测试器现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表。但对于一般用户来说还是麻烦了点。

      我们针对电源销售市场无法判断电源优劣的情况，研发的便携式电脑电源测试器，具有LCD直观精确显示 电压（+/-0.01V），故障自动报警，测试接口齐备，外型小巧美观，测试功能多等特点。是快速检测PC电源的选择。它就是你可靠的帮手。

      此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。动力之星电源测试器是一款强大电源测试设备， 可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压PG值，快速检测电脑电源方便仪器。

液晶显示电源测试仪使用说明书

产品介绍：

现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用户来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。电源测试器是一款强大电源测试设备，可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源方便仪器。

本产品为 塑料外壳 ！！

规格:

电压输入: 20/40PIN (ATX电源)

电压检测: +12V  -12V  +5V  +3.3V  5VSB  12VPG

连接端口: Floppy HDD  COROM  SATA  4pin(P4)  8pin(Dual-CPU)  6pin(PCI-E)

重量：铝合金外壳125克       塑料外壳115克

包装：外贸中性吸塑包装

操作方法：（提示：产品包装卡纸上的操作说明比较简单，详情请参照以下操作方法为准。）

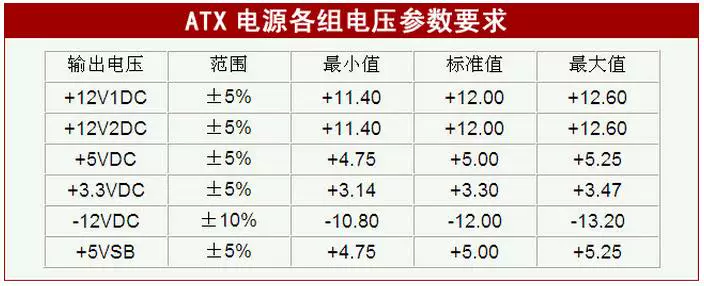

 1：将空载的电源20Pin或24Pin插头插入电源测试器相应位置。打开电源，同时"滴滴"响两声开机声,若各组数值均未闪烁和报警,则表示此电源输出电源正常。相应的电压或PG值显示为闪烁报警状态,则表示此电源为故障电源！测试相关数值可以参照下面图表。

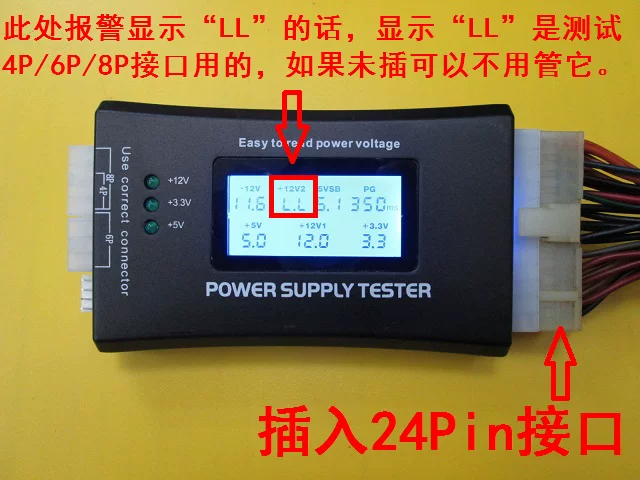

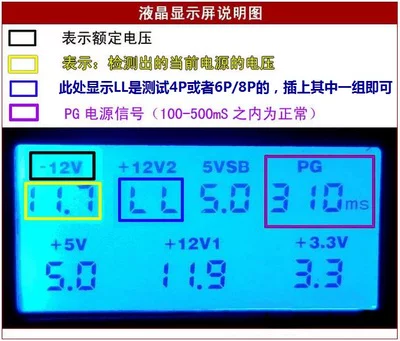

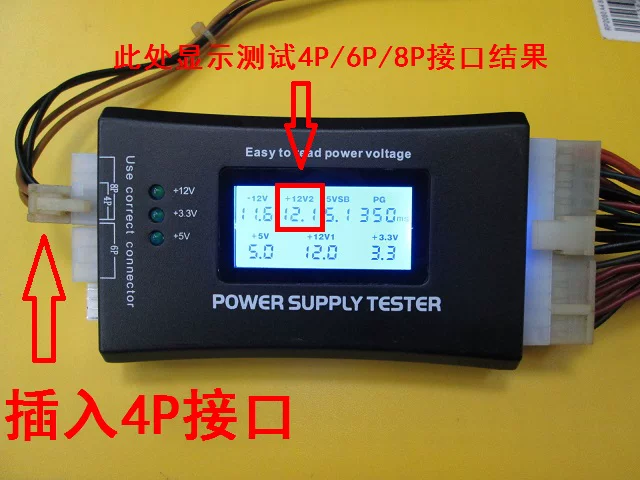

 (提示：如果您只插上20Pin或24Pin接口测试器屏幕（+12V2处）报警及显示LL的话，此处显示LL是测试4P或者6P/8P用的，如果未插可以不用管它。或者插上其中一组即可。请认准4P一定要插在4P位置！不要插错哦！)

2：其它大4P(HDD接口)，小4P（软驱接口），4P/8P（CPU接口），6P（显卡接口），SATA接口，这些接口需要测试时才插上。不测试时可以不插。

插上大4P(HDD接口)，小4P（软驱接口）测试器左边+12V和+5V显示灯亮（如灯不亮，说明此组线路故障。）

插上4P/8P（CPU接口），6P（显卡接口）测试器屏幕（+12V2处）显示测试电压（如有故障会闪烁报警）。

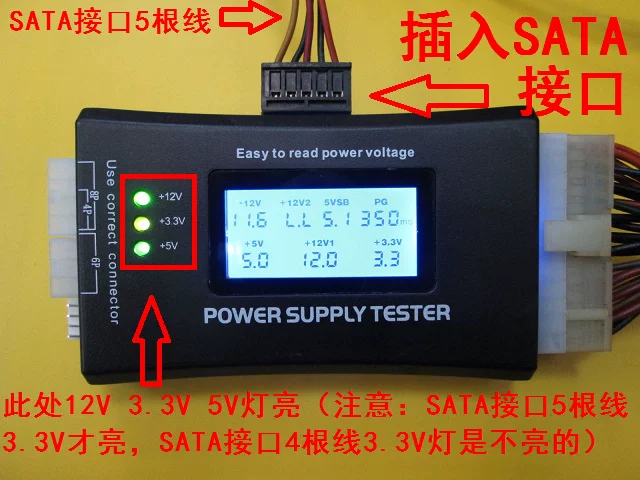

插上SATA接口测试器左边+12V和+5V和+3.3V显示灯亮。（如灯不亮，说明此组线路故障。个别厂家的电源SATA接口是没有+3.3V电压输出的。）

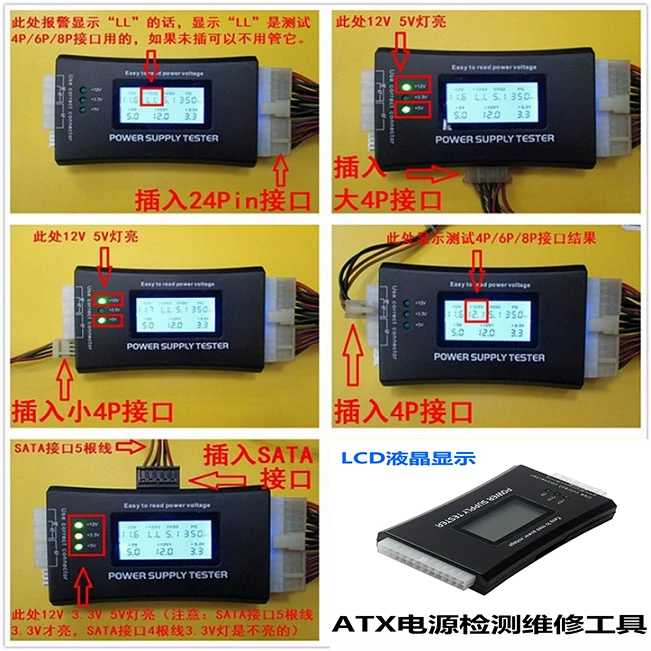

测试器接口示意图：

注：有个别客户反映：插上SATA接口测试器的+3.3V灯不亮，因为现在市场上的电源SATA接口有4根线和5根线的哦！首先要确认您的电源SATA接口是4根线还是5根线，如果是4根线那是没有+3.3V输出的，要5根线的才有+3.3V输出的。

特别提醒：使用时尽量不要热拔插哦！如热拔插测试数据可能会有些出入哦！这是基本常识哦！

◆有关ATX电源PG值说明 复制此链接打开：http://www.baidu.com/link?url=onkMGJqjJ4zBBpC8yDF8xDh8rD3nAJZjFWsHhEoSNd85PkV8Xilxfxt52iH6oW8QKYeZ2oKqxI2nQ5kw_KiERSO7UK
